每臺燃燒器*大放熱量MW |
*小間距 |
|||
|
A |
B |
C |
D |
|
|
燃燒器至頂部爐管中心或耐火材料的垂直距離(僅對于垂直燃燒)，m |
燃燒器中心至靠墻爐管中心的水平距離，m |
燃燒器中心至無遮蔽耐火材料的水平距離，m |
對燒燃燒器間的水平距離(水平安裝時)，m |
|
|
0.5 |
2.6 |
0.6 |
0.4 |
3.4 |
|
1.0 |
3.6 |
0.7 |
0.6 |
4.9 |
|
1.5 |
4.6 |
0.8 |
0.7 |
6.5 |
|
2.0 |
5.6 |
1.0 |
0.8 |
8.1 |
|
2.5 |
6.7 |
1.1 |
1.0 |
9.6 |
|
3.0 |
7.7 |
1.2 |
1.1 |
11.1 |
|
注1：水平安裝的燃燒器，燃燒器中心線與頂部爐管中心或耐火材料間的距離應比B列的數據大50%。 注2：對于普通的氣體燃燒器（非LOW-NOX），間距可減?。罕颈鞟列的數據乘0.77的系數；本表D列的數據乘0.67的系數。 注3：表中所列數據的中間值，可用內插法查出。 |
||||

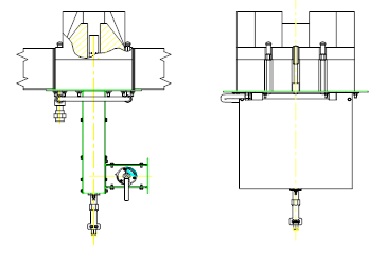

隨著國內環保意識及有關法律法規的加強，對煙氣中氧化氮含量的限制也將更為嚴格，低氧化氮燃燒器將逐步占踞主導地位。圖9為一典型的雙面輻射焦化加熱爐用的低氧化氮扁平焰氣體燃燒器，該燃燒器采用了燃料分級燃燒及煙氣自循環技術，降低了火焰區的氧濃度及火焰區燃燒溫度，從而可使煙氣中氧化氮含量降至40PPM（mol）以下。
典型雙面輻射焦化加熱爐用的低氧化氮扁平焰氣體燃燒器
